Kuinka valita luotettava Keystone Jack and Patch Panel Factory

Luotettava strukturoitu kaapelointikomponenttitehdas voidaan vahvistaa kolmella tavalla: se tuottaa koko tuoteperheen talossa työkaluttomista pistokkeista ja Keystone-liitännöistä paikkapaneeleihin ja pintalevyihin, sillä on tunnustetut sertifikaatit, kuten UL, CE, RoHS ja ISO9001, ja se voi näyttää jäljitettävät laatutiedot jokaisesta tuotantoerästä. Ostajat, jotka tarkistavat nämä kolme kohtaa ennen tilauksen tekemistä, välttävät suurimman osan verkkokaapelointihankinnoissa havaituista hankintaongelmista, mukaan lukien epäjohdonmukaiset portin mitat, epävakaa kosketinpinnoitus ja epäsopiva värikoodaus lisävarusteiden välillä.

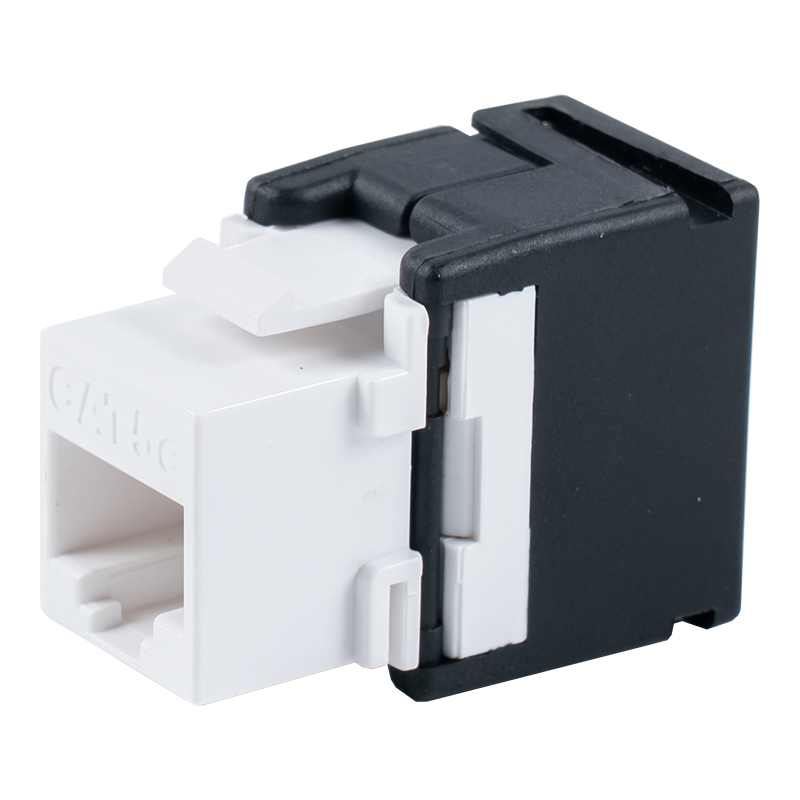

Työkaluton pistoke, suojattu RJ45 työkaluton pistoke ja RJ45-liitintuotanto

Työkaluton pistoketehdas valmistaa RJ45-liittimiä, jotka päättyvät kaapeliin ilman puristustyökalua käyttäen jousikuormitettua tai ruuvilukitusmekanismia perinteisen RJ45-liitintehdaslinjan lävistysterien sijaan. Tällä on merkitystä asentajille, koska tavallinen puristusliitin riippuu suuresti työkalun kalibroinnista, kun taas työkaluton liitin pitää päätteet yhtenäisenä teknikkosta toiseen paikan päällä.

Yhteyden pinnoitus

Luotettavat työkaluttomat liitintehtaat käyttävät kullattua flash-pinnoitusta kosketusnastoissa, yleensä 15-50 mikrotuuman alueella, hapettumisen estämiseksi ja kiinnityshäviön pitämiseksi vakaana toistuvien kytkentäjaksojen aikana.

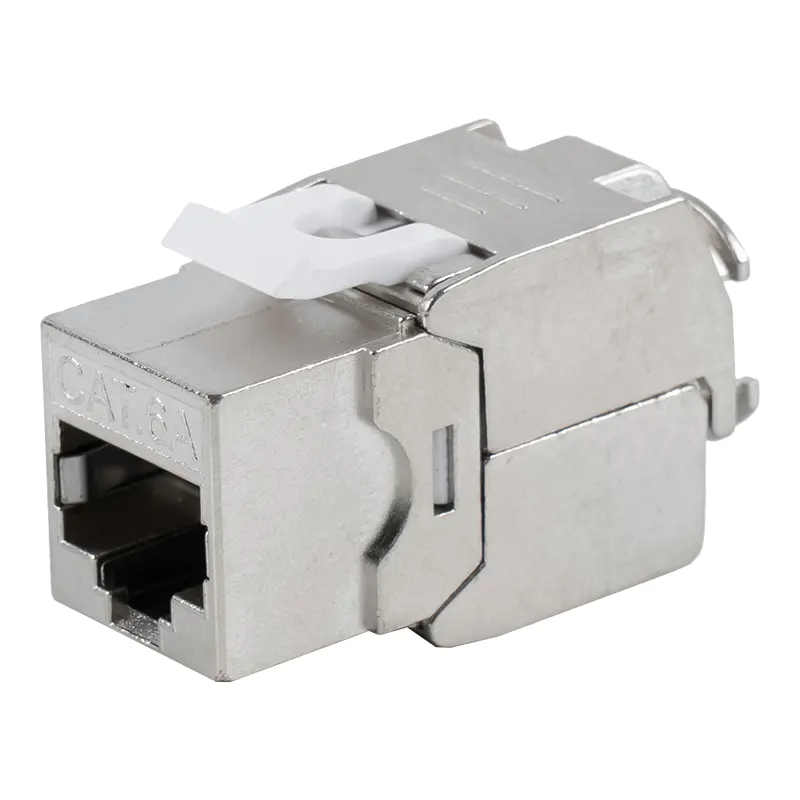

Suojatut versiot

Suojattu RJ45-työkaluton pistoketehdas lisää metallikuoren ja tyhjennyslangan reitin kosketinlohkon ympärille, jota tarvitaan aina, kun kaapelointi kulkee lähellä moottoreita, valaistuslaitteita tai teollisuusvoimalinjoja, jotka aiheuttavat EMI:tä.

Asumisen toleranssi

Tulppakotelon ruiskupuristustoleranssi ohjaa sitä, kuinka lujasti salpa napsahtaa Keystone-liittimeen tai patch-paneelin porttiin, mikä on helppo tapa arvioida työkalujen laatua tehdastarkastuksen aikana.

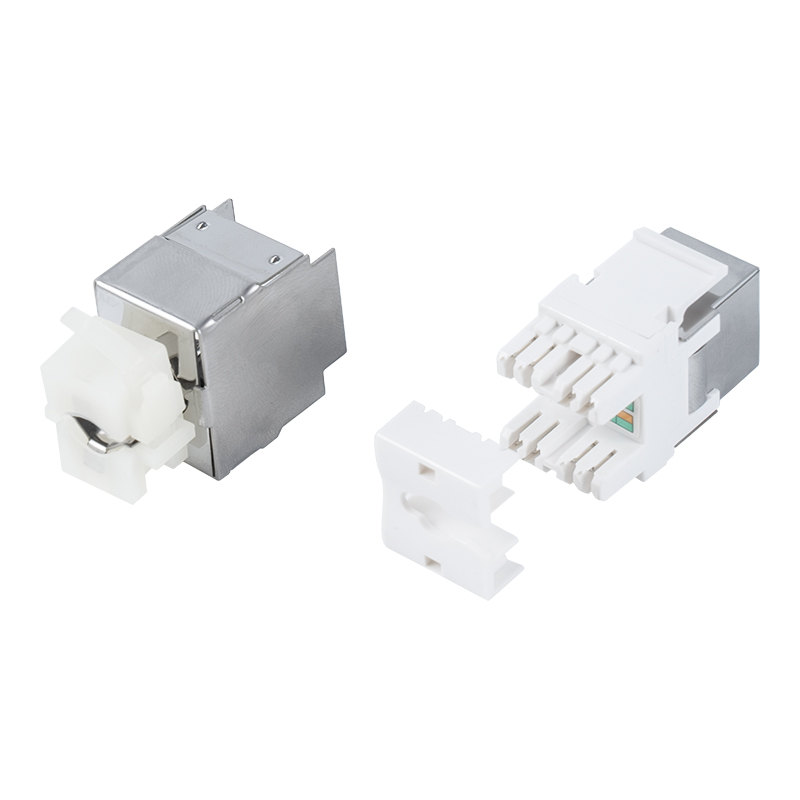

Keystone Jack, Modular Jack ja 90 asteen Keystone Jack vaihtoehdot

Keystone-jakkitehdas ja modulaarinen jakkitehdas kuvaavat tehokkaasti samaa tuoteperhettä, koska Keystone-muototekijänä on etulevyyn tai patch-paneeliin napsahtava modulaarinen sisäke. Ostajan tärkein suunnittelupäätös on suoran sisääntuloliittimen ja 90 asteen Keystone-liittimen välissä, mikä reitittää kaapelin sivuttain asennuksissa, joissa seinän tai kaapin syvyys on rajoitettu.

Ominaisuus	Normaali Keystone Jack	90 Degree Keystone Jack
Kaapelin poistumissuunta	Suora selkä	Sivuttaiskulmainen
Paras istuvuus	Avoimet paneelit, tavalliset seinälaatikot	Matalapohjaiset laatikot, matalaprofiiliset etulevyt
Lopetusmenetelmä	180 asteen IDC-puhallus	180 asteen IDC-puhallus
Tyypilliset nimelliset paritussyklit	750 sykliä per TIA-568-viite	750 sykliä per TIA-568-viite

Kun tarkastat Keystone Jack tehdasta, kysy kotelon hartsin liekkiluokitus. UL94V-0-luokiteltu muovi on perusta, jota useimmat konesalin tekniset tiedot vaativat, ja sen pitäisi olla johdonmukainen sekä suorassa että 90 asteen Keystone-liittimessä.

Patch-paneelin ja etulevyn tuotantokyky

Patch-paneelitehdas tarvitsee metallileimaus- ja jauhemaalauslinjoja tuottaakseen yhtenäisiä 24-porttisia ja 48-porttisia kehyksiä, koska vääntynyt tai väärin kohdistettu paneeli heittää pois porttivälin koko telineessä. Pintalevytehdas toimii pienemmässä mittakaavassa, mutta tarvitsee silti muottikonsistenssia, sillä seinää vasten tasainen pintalevy on yksi asentajien yleisimmistä valituksista.

Ostajat, jotka hankkivat molemmat tuotteet yhdeltä toimittajalta, hyötyvät yhteensopivista porttileikkauksista, koska saman tehtaan Keystone-liitin napsahtaa taatusti sen paikkapaneeliin ja etulevyyn ilman toissijaista sovitinta.

24/48

Yleiset patch-paneelin porttimäärät

1-6

Portit etulevyn suunnittelua kohti

1U / 2U

Telinepaneelien vakiokorkeudet

Ydinrakenteisten kaapelointien tuotevalikoima

Tässä oppaassa mainitut tuoteperheet valmistetaan yhdessä samassa tuotantokerroksessa, mikä pitää portin mitat, pinnoitteen ja kotelon värit yhtenäisinä koko asennuksessa.

Työkaluton pistoke

Keystone Jack

Kasvolevy

Patch-paneeli

Kaapelinhallinta

Kaapelin hallinta, asennuslaatikko, pohjalaatikko ja inline-liittimen tarvikkeet

Itse liittimen ja liittimen lisäksi täydellinen kaapelointitilaus sisältää yleensä useita lisävarusteluokkia, joita yksi kaapelinhallintatehdas voi toimittaa yhdessä.

Kaapelinhallinta
Vaaka- ja pystysuuntaiset kaapelinohjaimet pitävät kytkentäjohdot järjestyksessä kytkentäpaneelin ylä- ja alapuolella, mikä vähentää päätettävien porttien rasitusta ja nopeuttaa myöhempien liikkeiden tai muutosten jäljittämistä.
Asennuslaatikko
Asennuslaatikkotehdas valmistaa pintalaatikoita, jotka kiinnittävät pintalevyn kipsilevyyn tai betoniin, jossa ei ole seinäonteloa, mikä on yleistä jälkiasennusprojekteissa ja teollisuusrakennuksissa.
Pohjalaatikko
Pohjalaatikko on upotettu kotelo, joka on asetettu seinään ennen viimeistelyä, ja pohjalaatikon tehtaan on sovitettava aukkokokonsa siihen etulevyvalikoimaan, jonka kanssa se yhdistetään.
Inline Coupler
Inline-liitintehdas valmistaa pieniä piippuliittimiä, joita käytetään yhdistämään kaksi kaapelia päästä päähän, mikä on usein käytännöllisempää kuin kaapelin työntäminen valmiin seinän tai katon läpi.

IP68

IP68-liitintehdas ulko- ja teollisuussovelluksiin

IP68-liitintehdas valmistaa sinetöityjä versioita samoista Keystone-liitin- ja pistokeperheistä käytettäväksi rakennuksen vaipan ulkopuolella. IEC 60529:n mukaan IP68-luokitus tarkoittaa, että kotelo on täysin pölytiivis ja pysyy suojattuna jatkuvalta veteen upotukselta yli metrin syvyydessä, mikä on CCTV-ulkokäyttöjen, teollisuusautomaatiolinjojen ja katolla olevien langattomien laitteiden vertailukohta.

Koska tiiviste lisää paksuutta liittimen rungon ympärille, IP68-liitintehtaan tulee varmistaa, että tuote sopii edelleen tavallisiin etulevyihin ja pohjakoteloihin, tai toimittaa sen rinnalle sopiva ulkokäyttöön tarkoitettu kotelo.

Kaistanleveyden viite kaapeliluokkien välillä

Keystone-liittimet ja kytkentäpaneelit on mitoitettu vastaamaan niiden päättämää kuparikaapelointiluokkaa. Alla olevassa taulukossa esitetään kunkin luokan sertifioitu kaistanleveys TIA-568-viitedokumentaation mukaisesti, mikä on luku, jonka tehtaan pitäisi pystyä tarjoamaan mistä tahansa luettelossaan olevasta liittimestä tai paneelista.

100 MHz Cat5e

250 MHz Kissa 6

500 MHz Kissa 6A

600 MHz Cat7

2000 MHz Cat8

Laadunvalvontatarkastuspisteiden sijainti tuotannossa

Strukturoidut kaapelointitehtaat jakavat tarkastukset yleensä neljään vaiheeseen sen sijaan, että luottaisivat yhteen lopputarkastukseen. Raaka-aineiden tarkastus seuloa kupari- ja hartsierät, prosessitestauksessa IDC:n lävistystarkkuuden ja pinnoitteen paksuuden ajon aikana, kuljetusta edeltävä testaus kattaa lankakartan ja valmiiden yksiköiden syöttöhäviön, ja pakkaustarkistus vahvistaa etiketin ja porttien lukumäärän ennen laatikon sulkemista.

Raaka-aineen tarkastus, 20 prosenttia

Prosessinaikainen testaus, 35 prosenttia

Testaus ennen toimitusta, 30 prosenttia

Pakkaustarkastus, 15 prosenttia

4 vaihetta

Tehdasarvioinnin tarkistuslista ennen tilauksen tekemistä

Tuotevalikoima on päällekkäinen. Varmista, että tehdas valmistaa työkaluttomia tulppia, Keystone-liittimiä, kytkentäpaneeleja ja pintalevyjä omassa talossaan sen sijaan, että se myy niitä erillisiltä toimittajilta.
Sertifiointisetti. Pyydä nykyiset UL-, CE-, RoHS-, CSA- ja ISO9001-asiakirjat ja vertaa sertifikaattien numerot myöntävän elimen tietokantaan.
Näytetestaus. Pyydä lankakartta ja välityshäviöraportti pienestä näyteerästä ennen kuin sitoudut konttitilaukseen.
Lisävaruste matching. Varmista, että saman tehtaan asennuslaatikot, pohjalaatikot ja inline-liittimet sopivat saman luettelon etulevyihin ja tunkkeihin.
Ulkokäyttöön arvioidut vaihtoehdot. Jos jokin osa projektista on ulkoa, varmista, että IP68-luokiteltu liitin ja kotelo ovat saatavilla samalta tuotantolinjalta.

Keystone-liittimien, kytkentäpaneelien, työkaluttomien tulppien ja niiden lisävarusteiden hankkiminen yhdestä tehtaasta vähentää mittavirheiden riskiä ja tarjoaa yhden yhteyspisteen sertifiointitietueita ja testausraportteja varten. Yllä olevan tarkistuslistan tarkasteleminen tehdastarkastuksen aikana on käytännöllinen tapa varmistaa, että toimittaja voi tukea projektia ensimmäisestä näytteestä koko kontin tuotantoon asti.
