Suojattu vs. suojaamaton Patch Panel: Kumpaa tarvitset?

Valitse suojattu kytkentäpaneeli, jos kaapelointisi kulkee moottoreiden, loisteputkien, hissien, hitsauslaitteiden, MRI-huoneiden tai voimalinjojen kanssa yhteisen tiheän kaapelin lähellä. Valitse suojaamaton patch-paneeli tavallisiin toimistoihin, kauppatiloihin, kouluihin ja asuntoihin, joissa sähkömagneettiset häiriöt ovat minimaaliset. Päätös perustuu yhteen kysymykseen: kuinka paljon sähköistä kohinaa on lähellä kaapelipolkua. Jos vastaus on paljon, suojaus suojaa signaalin eheyttä; Jos vastaus on hyvin pieni, suojaamaton laitteisto tarjoaa saman datan suorituskyvyn pienemmillä kustannuksilla ja yksinkertaisemmalla asennuksella.

Mikä erottaa suojatun suojaamattomasta rakenteesta

Molemmat paneelityypit päättävät saman kierretyn parikaapelin ja tukevat samoja luokkaluokituksia, mutta fyysinen rakenne eroaa portissa ja paneelin takana.

Suojatut (STP/FTP) Patch-paneelit

Suojattu paneeli kääri jokaisen portin tai koko paneelin rungon metallikalvoon tai punoskerrokseen, joka on liimattu telineen maahan. Tämä suoja sieppaa sähkömagneettiset häiriöt ennen kuin se saavuttaa kupariparit, mikä estää ylikuulumisen ja ulkoisen melun turmelemasta signaalia. Suojatut paneelit vaativat jatkuvan maapolun paneelista telinerunkoon ja lopulta rakennuksen maahan, koska liittämätön suoja voi toimia antennina ja aiheuttaa kohinaa sen sijaan, että se tukkiisi sitä.

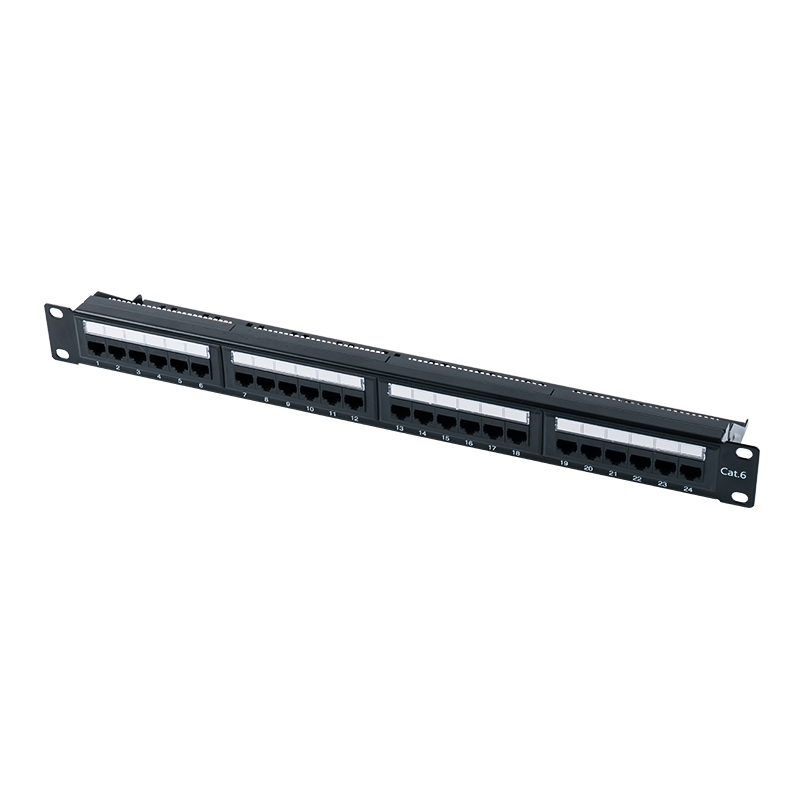

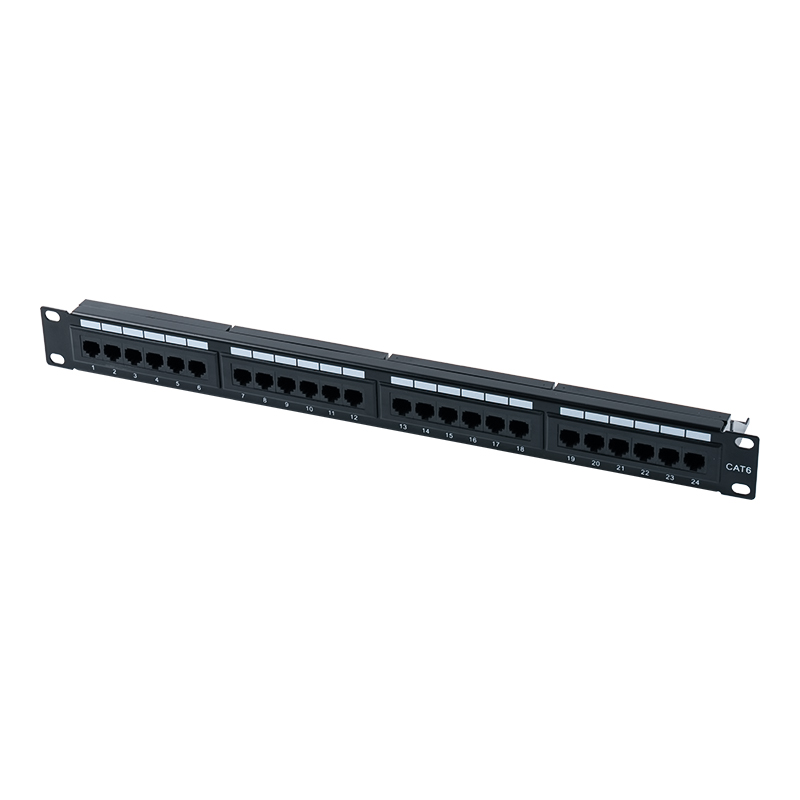

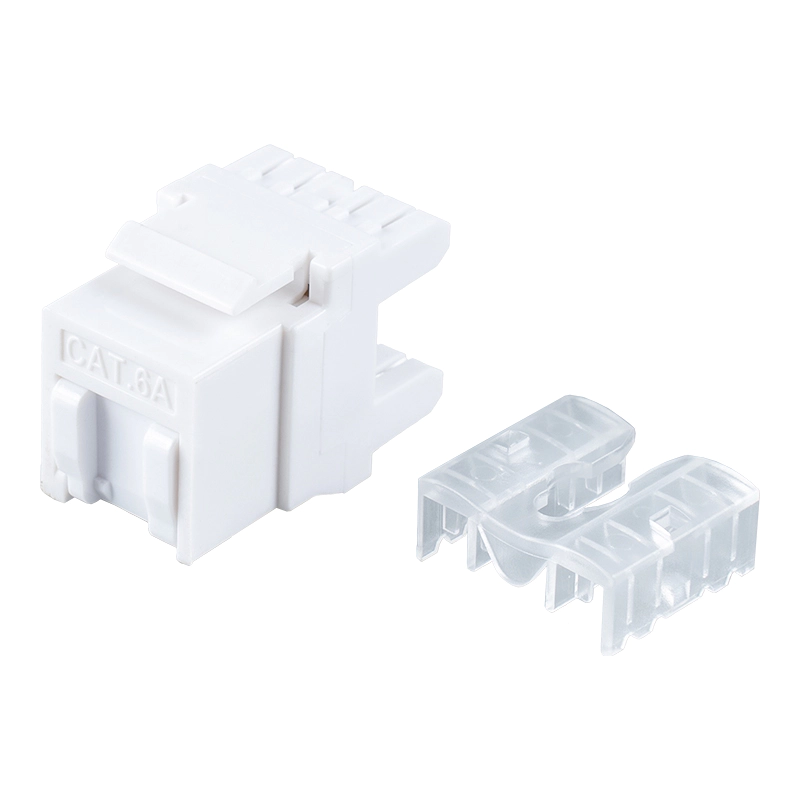

Suojaamattomat (UTP) Patch-paneelit

Suojaamaton paneeli luottaa puhtaasti sisäisten parien kiertymisnopeuteen häiriön poistamiseksi. Siinä ei ole metallisuojaa eikä maadoitusvaatimusta, mikä nopeuttaa asennusta ja itse laitteistoa kevyempää ja halvempaa. Vähäkohinaisessa ympäristössä kierretyn parin kumoaminen riittää pitämään Cat6- tai Cat6A-linkin hyvin virhesuhteensa sisällä.

Kun tarvitset suojatun patch-paneelin

Suojaus ansaitsee hintansa, kun asennus on lähellä tasaista melulähdettä. Alla olevassa taulukossa luetellaan yleiset skenaariot todellisista käyttöönottoympäristöistä.

Teollisuuslattiat ja tehtaat	Taajuusmuuttajat, hitsauslaitteet ja suuret moottorit tuottavat voimakkaan EMI:n, jota suojaamaton kaapeli ei voi torjua.
Datakeskukset, joissa on suuri porttitiheys	Jaetuissa lokeroissa kulkevat niputetut kaapelit luovat keskinäisen ylikuulumisen; suojaus eristää jokaisen linkin.
Sairaalat ja kuvantamisyksiköt	MRI- ja diagnostiikkalaitteet lähettävät häiriöitä, jotka voivat häiritä lähellä olevaa herkkää verkkoliikennettä.
Rakennukset, joissa on yhteinen sähköjohto	Kaikki sähköputken rinnan kulkeminen yli muutaman metrin pituisesti hyötyy suojauksesta.
10 GBASE-T:n käyttöönotto Cat6A:n kautta	Korkeammat taajuudet 500 MHz:iin asti ovat herkempiä alien ylikuulumiselle, joten suojatut Cat6A-paneelit ovat yleisiä uusissa 10 Gbps:n rakennuksissa.

Kun suojaamaton patch-paneeli on käytännöllinen valinta

Useimmat kaupalliset ja asuinverkot eivät koskaan kohtaa yllä kuvattuja häiriötasoja. Eirmaalissa toimistossa, jossa Cat6 toimii 1 Gbps:n tai jopa 10 Gbps:n nopeudella 37–55 metrin etäisyysrajan sisällä, suojaamattomat patch-paneelit toimivat samalla tavalla kuin suojatut paneelit tiedonsiirron suhteen. Säästöt tulevat kolmesta paikasta: alhaisemmat paneelikustannukset, ei maadoituslaitteistoa tai kiinnityshihnoja ja nopeampi päättäminen, koska asentajien ei tarvitse hallita suojausliitäntää jokaisessa portissa. Suojaamaton on perus- ja kustannustehokas vaihtoehto kouluissa, vähittäiskaupoissa, pienissä toimistoissa ja kotiverkoissa.

Vierekkäinen vertailu

tekijä	Suojattu Patch-paneeli	Suojaamaton Patch-paneeli
EMI-hylkääminen	Korkea, estää ulkoisen sähköisen melun	Kohtalainen, perustuu vain parikierteeseen
Maadoitus vaaditaan	Kyllä, jatkuva sidos telinemaahan	No
Asennusaika	Pidempi, maadoitushihna ja kiinnitystarkistukset tarvitaan	Lyhyempi, vain tavallinen lävistys
Suhteellinen hinta	Korkeampi, tyypillisesti 20–40 prosenttia enemmän porttia kohden	Alhaisemmat peruskustannukset
Paras istuvuus	Teollisuuskohteet, datakeskukset, 10GBASE-T toimii lähellä EMI:tä	Toimistot, kodit, koulut, tavallinen kaupallinen kaapelointi

Suojattu Patch Panel -tuotevalikoima

Alla on esimerkki suojatuista patch-paneeliformaateista, jotka on valmistettu luokan 6 ja Cat6A kaapeloinnille. Porttimäärät ovat 8–24 ja telineen leveydet 10–19 tuumaa.

Category 6 19-inch 1U shielded 24-port patch panel

SP-3217SK24-C6A

Cat6 suojattu 24-porttinen

Cat6e 19-inch 0.5U shielded 24-port patch panel

SP-3262SK24-C6A

Cat6e suojattu 0,5U

Category 6 1U shielded 12-port patch panel

SP-3215SK12-C6

Cat6 suojattu 12-porttinen

Category 6 1U shielded 8-port patch panel

SP-3216SK8-C6

Cat6 suojattu 8-porttinen

Category 6 10-inch 1U shielded 12-port patch panel

SP-3250SK12-C6

Cat6 suojattu 10 tuumaa

Suojattujen paneelien maadoitusvaatimukset

Suojattu paneeli toimii oikein vain, kun suojuksen resistanssipolku on matala. Tämän vaiheen ohittaminen on yleisin asennusvirhe, ja se voi saada suojatun ajon toimimaan huonommin kuin suojaamattoman.

Telineen liimaus

Telinerunko itsessään tarvitsee erillisen maadoitusjohtimen, jonka koko on tyypillisesti 6 AWG tai suurempi ja joka kulkee rakennuksen päämaadoituskiskoon.

Jokaisen paneelin liimaus

Suojatuissa paneeleissa käytetään maadoituskorvakkeita, ruuveja tai punottuja hihnoja paneelin rungossa. Jokaisen telineen paneelin tulee kiinnittyä samaan maadoituspisteeseen, jotta vältetään maadoitussilmukat vierekkäisten paneelien välillä.

Jatkuvuuden tarkistaminen

Asennuksen jälkeen paneelin suojuksen ja rakennuksen maan välisen jatkuvuustestin tulee olla reilusti alle 1 ohm. Kaikki korkeampi viittaa löystyneeseen korvakkeeseen tai puuttuvaan siltaukseen.

Yleisimmät virheet paneelityypin valinnassa

Kenttätarkastuksissa ilmenee toistuvasti kaksi virhettä. Ensimmäinen on suojattujen laitteistojen asentaminen maadoittamatta sitä, mikä lisää kustannuksia lisäämättä suojaa ja voi aiheuttaa huminaa tai melua. Toinen on suojaamattomien paneelien käyttö ajossa, joka jakaa lokeron kolmivaiheisen virtajohdon kanssa, mikä johtaa ajoittaiseen pakettihäviöön, jota on vaikea jälkikäteen diagnosoida. Paneelin sovittaminen todelliseen sähköympäristöön sen sijaan, että määrittäisi oletuksena yhden tyypin koko rakennuksessa, välttää molemmat ongelmat.

Usein kysytyt kysymykset

Parantaako suojattu patch-paneeli nopeutta?

Ei. Suojaus ei nosta luokkaluokituksen enimmäistiedonsiirtonopeutta; se vähentää virhetiheyttä meluisissa ympäristöissä, mikä pitää linkin käynnissä sen nimellisnopeudella sen sijaan, että se putoaisi alhaisempaan sovittuun nopeuteen.

Voidaanko suojattuja ja suojaamattomia paneeleja sekoittaa samassa telineessä?

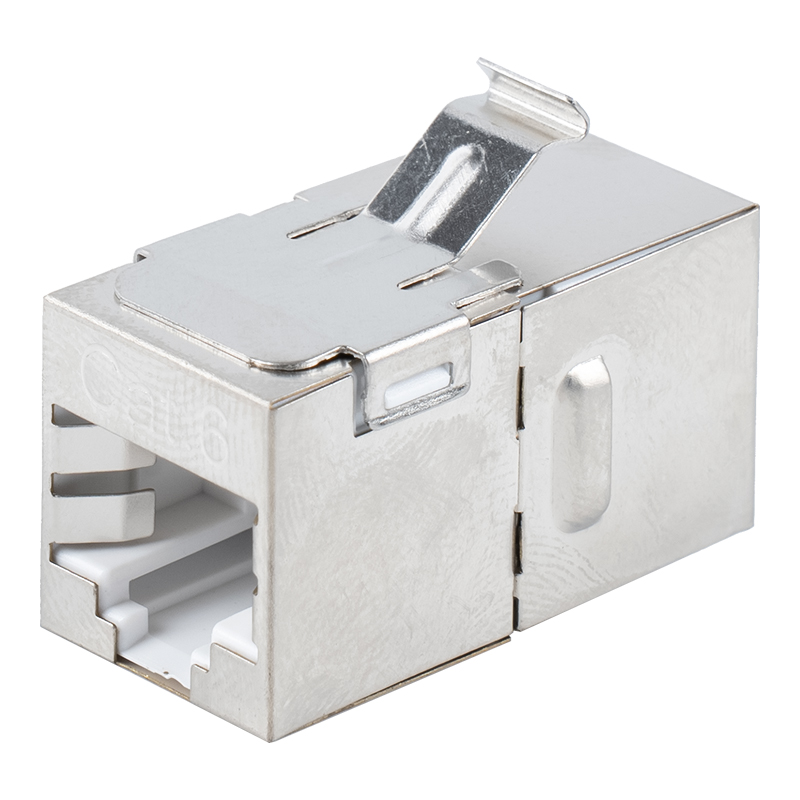

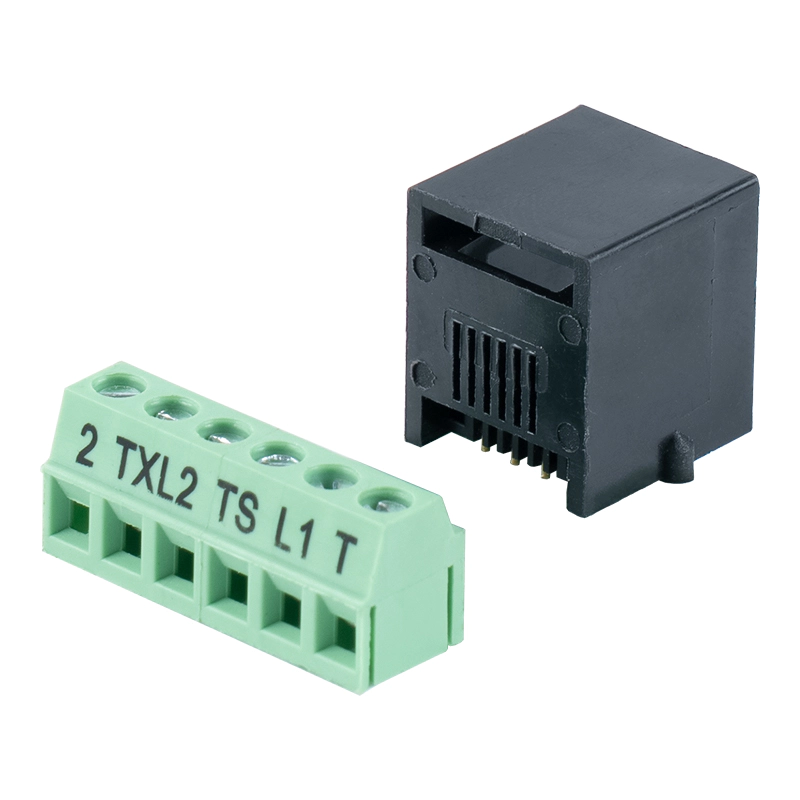

Kyllä, mutta suojatuissa porteissa on silti käytettävä suojattuja patch-johtoja ja Keystone-liittimiä päästä päähän. Suojatun paneelin sekoittaminen suojaamattomiin johtoihin kumoaa kyseisen linkin suojausedun.

Tarvitaanko Cat6A:lle suojattua kaapelia nopeudella 10 Gbps?

Ei ehdottomasti vaadittu, mutta suojattu Cat6A on yleinen käytäntö tiheissä asennuksissa, koska se vähentää vierekkäisten niputettujen kaapelien välistä ylikuulumista, mikä lisääntyy 500 MHz:n taajuudella.

Kuinka paljon enemmän suojattu patch-paneeli maksaa?

Suojatut paneelit toimivat tyypillisesti 20–40 prosenttia enemmän porttia kohden kuin suojaamattomat vastaavat, mikä johtuu suurelta osin paneelin mukana toimitetusta metallisesta suojamateriaalista ja maadoituslaitteistosta.
