Mitä eroa on Keystone Jackin ja RJ45-liittimen välillä?

A Keystone jakki on naaras, napsautusliitin, joka päättää umpijohdinkaapelin seinälevyn, kytkentäpaneelin tai pintakotelon sisään, kun taas RJ45-pistoke on urospuolinen 8P8C-liitin, joka on puristettu joustavan välijohdon päähän. Tunkki pysyy kiinteästi seinässä; pistoke on osa, jonka työnnät kannettavaan tietokoneeseen, kytkimeen tai reitittimen porttiin. Ne eivät ole keskenään vaihtokelpoisia korvikkeita – strukturoitu kaapelointijärjestelmä tarvitsee molempia oikeassa paikassa käytettynä.

Kaksi liitintä, kaksi työtä samassa kaapelissa

Sekaannukset näiden kahden osan välillä on yleistä, koska molemmissa on lopulta RJ45-tyylinen 8-paikkainen, 8-kontaktinen (8P8C) -liitäntä. Ero on siinä, missä kukin istuu linkissä ja miten se tarttuu lankaan. Keystone-liitin napsahtaa etulevyyn, asennusrasiaan tai kytkentäpaneelin porttiin ja pysyy siellä pysyvästi hyväksyen takaosan rei'itettävän tai työkaluttoman päätteen kiinteää 22-24 AWG-kaapelia varten. RJ45-pistoke puristetaan suoraan kierrettyyn patch-kaapeliin ja se on suunniteltu työnnettäväksi ja vedettäväksi toistuvasti laitteen päästä.

Ajattele tyypillistä toimiston datapistettä: solid-core Cat6-kaapeli kulkee seinän sisällä paikkapaneelista etulevyyn. Seinän päässä kaapeli on lävistetty Keystone-liittimeen. Pöydällä lyhyt kierretty liitäntäjohto, jonka molemmissa päissä on RJ45-liittimet, yhdistää etulevyn tietokoneeseen. Vaihda kaksi roolia ja linkki yleensä epäonnistuu tai heikkenee – kiinteä kaapeli ei puristu luotettavasti pistokkeeseen, eikä kierrettyä johtoa ole tarkoitettu pysyvään IDC-päätteeseen.

Lopetusmenetelmä on tekninen ydinero

Suurin tekninen ero on se, miten kukin liitin tarttuu kupariin. Keystone-liittimessä käytetään IDC (Insulation Displacement Connector) -liitintä, joka on yleensä 110-tyylinen rei'ityslohko tai työkaluton kansi. Johdin puristetaan metalliuraan, joka viipaloi eristeen läpi ja puristaa kuparin kuorimatta sitä, jolloin muodostuu kaasutiivis liitos, joka kestää hapettumista ajan myötä. RJ45-pistoke perustuu sen sijaan kahdeksaan pieneen kullattuihin nastaihin, jotka lävistävät johtimen, kun puristustyökalu puristaa pistokkeen runkoa. Keystone-liitännät käyttävät takana olevaa IDC-lävistysliitintä, joka halkaisee johtimen eristyksen 90 asteen kulmassa ja muodostaa kaasutiiviin liitännän, joka on merkittävästi erilainen mekanismi kuin pistokkeen lävistys- ja puristusliitin.

Tällä on merkitystä luotettavuuden kannalta. Koska puristetut RJ45-liitännät riippuvat suuresti pistokkeen geometrian sovittamisesta tarkkaan kaapelin halkaisijaan ja johdintyyppiin, tavalliset 8P8C-liittimet ovat erittäin herkkiä sovitukselle, ja kaapelin ja pistokkeen välinen lähes täydellinen yhteensopivuus vaaditaan, jotta ne toimivat hyvin. Keystone-liittimen IDC-liitännät ovat paljon vähemmän herkkiä pienille vaihteluille kaapelin rakenteessa, minkä vuoksi strukturoidut kaapelointistandardit suosivat liittimiä missä tahansa pysyvässä seinässä.

Johon jokainen kuuluu strukturoituun kaapelijärjestelmään

Toimialan ohjeet ovat tässä suhteessa melko johdonmukaisia. RJ45-liittimet ovat urosliittimiä, joita käytetään välijohtojen ja laitekaapeleiden päissä, kun taas Keystone-liittimet ovat naarasliittimiä, joita käytetään seinissä, välipaneeleissa ja pysyvissä linkeissä TIA-568.2-D:n alla. Pistokkeen käyttäminen sinne, missä liitin kuuluu, tai päinvastoin, on yksi yleisimmistä aloittelijavirheistä pienjänniteasennustöissä.

Tämä pariliitos on juuri se syy, miksi RJ45-liittimet sopivat paikkajohtoihin, laitekaapeleihin ja lyhyisiin laitteiden hyppyjohtimiin, mutta eivät sovi pistorasiaan, kytkentäpaneelin päätteisiin tai strukturoituihin kaapelointiin. Liittimen kiinteä IDC-pääte pitää pysyvän linkin vakaana vuosia, kun taas pistokkeen muotoilu suosii käyttäjäpäässä tarvittavaa joustavuutta.

Toolless vs Punch-Down Keystone Jacks

Itse Keystone-liittimen luokassa on kaksi yleistä päätetyyliä, ja valinta vaikuttaa asennusnopeuteen enemmän kuin pitkän aikavälin suorituskykyyn. Perinteinen 110:n punch-down Keystone-liitin vaatii erillisen iskutyökalun jokaisen johtimen sijoittamiseksi IDC-aukkoon, mikä antaa johdonmukaisia ​​tuloksia, mutta lisää askeleen jokaiseen päätteeseen. Sen sijaan työkaluttomassa keystone-liittimessä käytetään saranoitua korkkia: johtimet asetetaan värikoodattuihin kanaviin tulostetun T568A- tai T568B-kaavion mukaisesti, minkä jälkeen korkki painetaan kiinni käsin kaasutiiviin kosketuksen viimeistelemiseksi.

Molemmat mallit perustuvat lopulta samaan aiemmin kuvattuun IDC-periaatteeseen, vain erilaisilla mekaanisilla toimilla. Suurissa asennuksissa, joissa on satoja portteja, lyönnillä olevat tunkit ovat yleisiä, koska iskutyökalu tuottaa erittäin toistettavaa voimaa. Pienemmissä töissä, jälkiasennuksissa tai ahtaissa tiloissa työskenteleville teknikoille työkaluttomat tunkit lyhentävät asennusaikaa merkittävästi, koska erillistä työkalua ei tarvitse kuljettaa mukana tai vaihtaa liitinmerkkien välillä.

Suojatut vs suojaamattomat Keystone Jackit

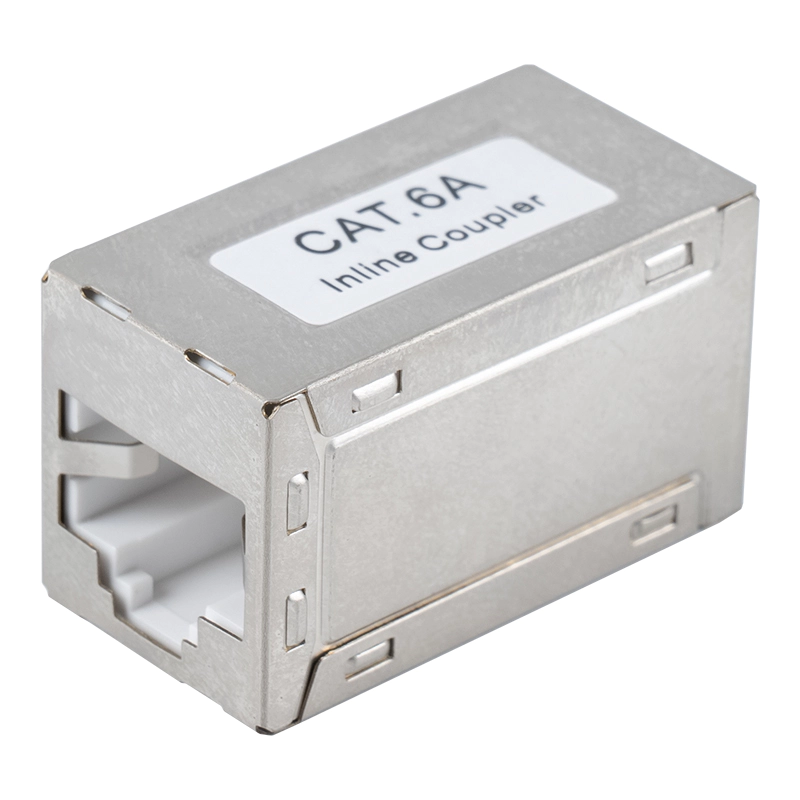

Keystone-liittimet jaetaan myös suojattuihin ja suojaamattomiin luokkiin, jotka vastaavat niiden päätettyä kaapelia. Suojaamaton Keystone-liitäntä toimii tavallisen UTP-kaapelin kanssa ja on oletusvalinta tyypillisiin toimisto- ja kotiasennuksiin, joissa sähkömagneettiset häiriöt ovat vähäisiä. Suojattu Keystone-liitin lisää metallikotelon tai suojatun kosketusalueen, joka on suunniteltu käytettäväksi F/UTP-, S/FTP- tai F/FTP-kaapelin kanssa, ja se edellyttää, että suojaus on maadoitettu kunnolla paikkapaneelin tai etulevyn kautta, jotta se olisi tehokas. Suojaamattoman liittimen ja suojatun kaapelin sekoittaminen tai maadoitusvaiheen väliin jättäminen suojatussa ajossa kumoaa suuren osan häiriösuojauksesta, jonka suojauksen oli tarkoitus tarjota.

Miksi luokkaluokitus riippuu edelleen koko kanavasta

Keystone-liittimessä tai RJ45-liittimessä oleva Cat6- tai Cat6A-tarra kuvaa vain yhden komponentin suorituskykykattoa, ei koko linkkiä. Kierretyn parin eheyden rikkominen päätepisteessä johtaa suurempaan liitoshäviöön, epäjohdonmukainen johtimien kohdistus luo impedanssien yhteensopimattomuutta ja kentän puristus lisää vaihtelua, joka heikentää kanavan yleistä suorituskykyä. Käytännössä tämä tarkoittaa, että Cat6A Keystone -liitin, joka on yhdistetty huonosti puristettuun Cat5e-luokiteltuun pistokkeeseen tai jonka asentaja on päättänyt johtimien yli, ei toimita kaistanleveyttä, jolle kumpikaan komponentti on mitoitettu yksinään.

Tästä syystä komponenttitason sertifioinnilla on merkitystä hankittaessa liittimiä massana kaupallisiin projekteihin. Keystone-liitintehdas tai RJ45-liitintehdas, joka testaa tuotteet NEXT-, FEXT- ja paluuhäviömäärittelyjen mukaisesti komponenttitasolla, antaa asentajille paljon paremmat mahdollisuudet läpäistä kanavasertifikaatti myöhemmin verrattuna sertifioimattomiin osiin, joiden suorituskyky voi vaihdella huomattavasti tuotantoerien välillä.

Asennus ja lisävarusteiden yhteensopivuus

Koska Keystone-moduulit noudattavat standardoitua snap-in-jalanjälkeä, yhden modulaarisen jakkitehtaan jakki sopii tyypillisesti samoihin seinälevyyn, paikkapaneeliin tai asennuslaatikon aukkoihin kuin toisen jakki, kunhan molemmat noudattavat Keystone-muotoa. Keystone-moduulissa on standardoitu suorakaiteen muotoinen pinta, joka pidetään paikallaan joustavilla kielekkeillä, joka napsahtaa kiinni asennuslevyyn tai paneeliin, jossa on vastaavan kokoiset suorakaiteen muotoiset portit, ja useimmat Keystones ovat vaihdettavissa. Tämän standardoinnin ansiosta on käytännöllistä yhdistää data-, ääni- ja AV-liittimet samaan etulevyyn tai paikkapaneeliin ilman mukautettua laitteistoa.

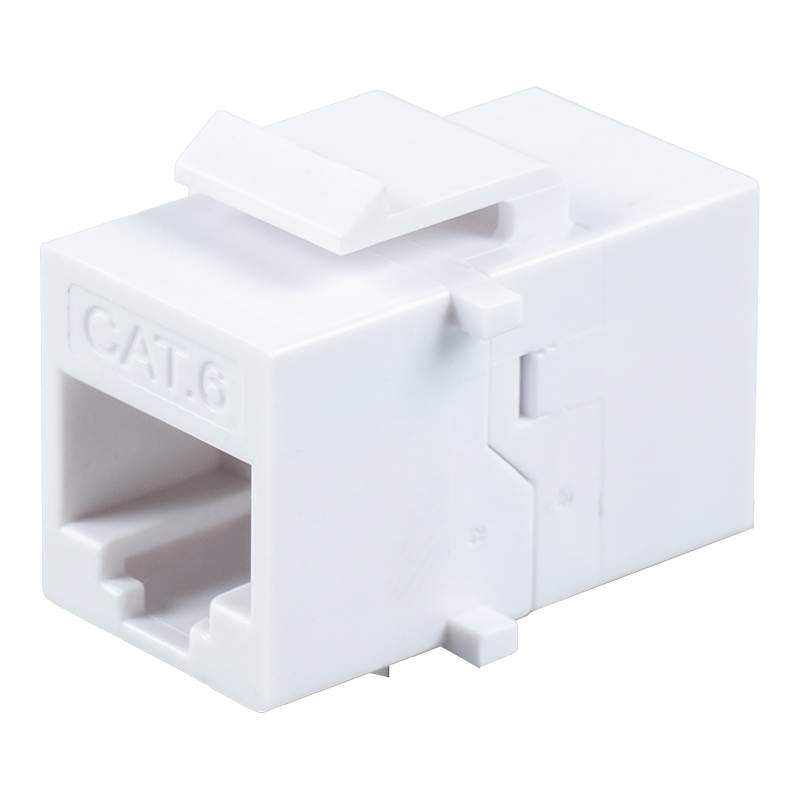

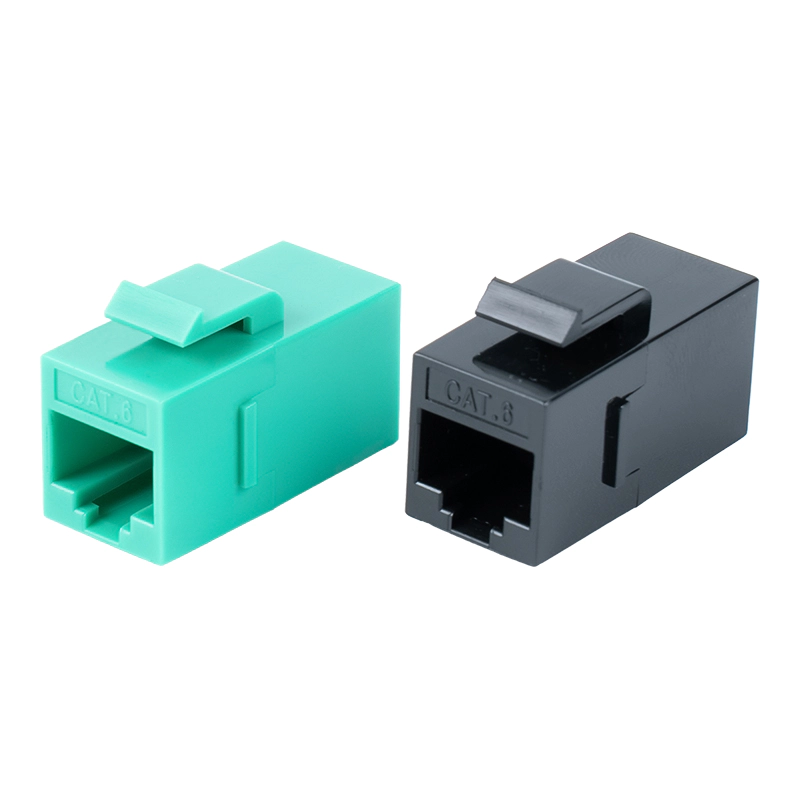

Yleisiä saman jalanjäljen ympärille rakennettuja lisävarusteita ovat etulevyt, joissa on useita portteja, pinta-asennettavat pohjakotelot avoimeen putkiasennuksiin, riviliittimet olemassa olevan kaapelin jatkamiseksi ilman molempien päiden uudelleen päättämistä ja kaapelinhallintapaneelit, jotka pitävät tiheän kytkentäpaneelin johdotuksen järjestyksessä. Jotkut erityiset Keystone-liittimet on myös rakennettu 90 asteen kulmaan erityisesti matalia seinälaatikoita tai matalaprofiilisia asennustilanteita varten, joissa suora pistoke ei jätä tarpeeksi tilaa pistokkeen asettumiseen.

Käytännön valintaopas

Jokaiselle, joka kytkee tai määrittelee strukturoidun kaapelointiprojektin, muutamat käytännön säännöt pitävät jatkuvasti voimassa. Käytä Keystone-liittimiä jokaisessa pysyvässä kohdassa – seinäpistorasioissa, paneelin porteissa ja kaikissa liittimissä, joita ei saa häiritä asennuksen jälkeen. Varaa RJ45-liittimet välijohtoja ja laitepään liitäntöjä varten, jos kaapelit on irrotettava ja kytkettävä uudelleen. Yhdistä suojatut liittimet suojatun kaapelin kanssa ja maadoita suoja kunnolla; Älä sekoita suojattuja ja suojaamattomia komponentteja samalla ajolla. Pidä luokkaluokitukset yhtenäisinä liittimien, pistokkeiden, välijohtojen ja kaapelien välillä yhdellä linkillä, koska heikoin komponentti asettaa katon koko kanavalle. Jos tarvitaan IP-luokiteltuja tai ulkoliitäntöjä, etsi IP68-liitinvaihtoehtoja sen sijaan, että sovitat standardisisäisiin Keystone-liittimiin, koska vakiokoteloita ei ole suljettu kosteuden tai pölyn sisäänpääsyltä.

Mikään näistä ei vaadi arvailua, kun roolit ovat selvät: Keystone-liitin ankkuroi pysyvän infrastruktuurin ja RJ45-liitin hoitaa joustavat, käyttäjälle suunnatut liitännät. Niiden käsitteleminen erilaisina työkaluina eri töihin – vaihdettavien osien sijaan – tekee kaapeliasennuksesta luotettavan ja helpon myöhemmin vianmäärityksen.
