Miksi työkaluton liitin korvaa perinteisen RJ45:n nykyaikaisissa kaapelijärjestelmissä?

Strukturoidussa kaapelointikentässä Työkaluton liitin on vähitellen korvannut perinteiset RJ45-lävistysliittimet , josta on tulossa yleisin valinta datakeskuksiin, yritystoimistoihin ja FTTx-käyttöskenaarioihin. Ydinsyynä on sen kyky lyhentää yhden portin asennusaikaa 3-5 minuutista alle 30 sekuntiin , nosta sataman pääsymaksuja yli 99,5 % ja poista riippuvuus ammattimaisista lävistystyökaluista. Keskikokoisissa ja suurissa projekteissa, joissa on yli 200 porttia, tämä tehokkuuden lisäys tarkoittaa, että rakennussyklit voidaan tiivistää päivistä tunteihin, jolloin kattavat kustannusedut toteutuvat täysin 12-18 kuukautta .

Tämä artikkeli tarjoaa systemaattisen vertailun työkaluttoman liittimen ja perinteisten RJ45-lävistysliittimien välillä neljällä ulottuvuudella: asennuksen tehokkuus, suojausluokitukset, sovellusskenaariot ja ylläpitokustannukset sekä valintapäätöskehys.

Asennustehokkuuden vertailu: Aika- ja työkustannusten kvantitatiivinen analyysi

Asennustehokkuus edustaa Työkaluton liitinin intuitiivisin etua. Seuraavat tiedot perustuvat tyypilliseen keskikokoiseen datakeskuksen käyttöönottoskenaarioon, jossa on 500 porttia:

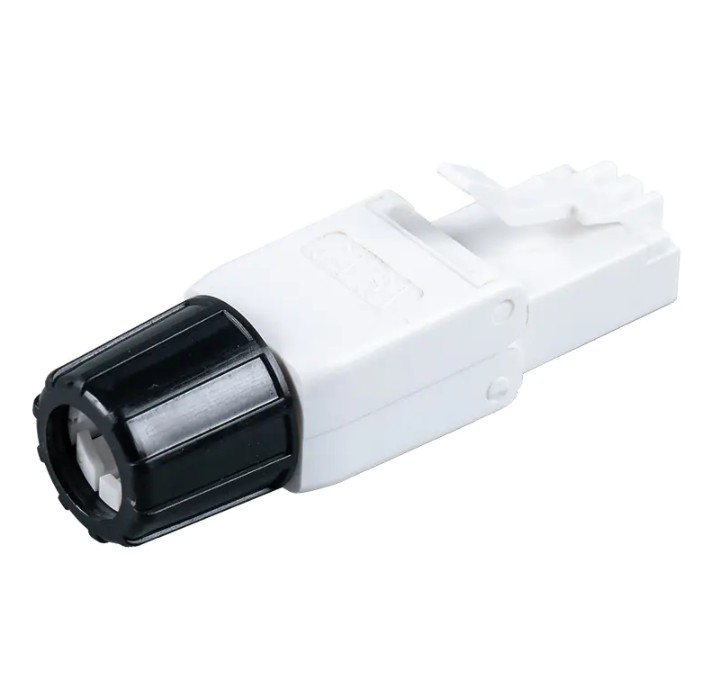

Kuten taulukon tiedoista selvästi näkyy, Työkaluttomalla liittimellä on valtavat edut asennustehokkuudessa . Perinteiset RJ45-punch-down-liittimet vaativat käyttäjiltä korkeaa voimanhallintaa ja johtojärjestyksen muistia, ja epätasainen voima aiheuttaa helposti huonon kosketuksen. Sitä vastoin Työkaluton liitin käyttää jousipuristus- tai snap-lock -mekanismeja inhimillisten virheiden minimoimiseksi. Toistuvia topologian säätöjä vaativissa ympäristöissä Toolless Connectorin modulaarinen plug and play -rakenne tukee myös porttien vaihtoa ilman uudelleenpäättämistä.

Suojausluokitusten vertailu: sisätoimistoista ankariin ulkoympäristöihin

Suojausluokitukset ovat kriittinen indikaattori, jota ei voida jättää huomiotta liittimiä valittaessa. Työkaluttoman liittimen ja RJ45-lävistysliittimien välillä on merkittäviä eroja suojausominaisuuksien suhteen, erityisesti ulko- ja teollisuusskenaarioissa.

Työkaluttoman liittimen suojausedut

Toolless Connectorin rakenne sopii luonnostaan paremmin sovelluksiin, jotka vaativat korkeaa suojaustasoa. Tarkkojen ruiskuvalettujen tiivistysrakenteiden ja pikalukitusmekanismien avulla Toolless Connector voi saavuttaa IP68 suojausluokitukset , tarkoittaa:

• Täydellinen pölysuojaus: Pitkäaikainen käyttö, johon hiekan, pölyn tai hiukkasten tunkeutuminen ei vaikuta
• Veden upotuskestävyys: Pystyy jatkuvaan käyttöön 1,5 metrin syvyydessä yli 30 minuuttia
• Korroosionkestävyys: Valmistettu UV- ja korroosionkestävästä muovista, joka soveltuu pitkäaikaiseen ulkokäyttöön

RJ45-punch-down-liittimien suojausrajoitukset

Avoimen rakenteensa ja manuaaliseen lävistykseensä luottamuksensa ansiosta perinteiset RJ45-lävistysliittimet saavuttavat yleensä vain IP20 - IP44 suojausluokitukset . Tämä tarkoittaa, että ne kestävät vain pientä kiinteiden hiukkasten tunkeutumista ja roiskeita, eivätkä ne pysty sopeutumaan ulkosateeseen, teollisuuspölyyn tai maanalaiseen kosteaan ympäristöön. FTTx-ulkokäyttö-, teollisuusautomaatio- ja energia-/tehoskenaarioissa RJ45-lävistysliittimet vaativat lisäsuojakoteloita, mikä lisää järjestelmän monimutkaisuutta ja kustannuksia.

Syvällinen sovellusanalyysi: Tietokeskuksista FTTx Outdoor Accessiin

Suuritiheyksinen kaapelointi palvelinkeskuksissa

Palvelinkeskusympäristöissä kaappikohtainen porttitiheys on kehittynyt 24 portista 96-144 porttia tai korkeampi. Työkaluttoman liittimen kompakti rakenne mahdollistaa suuremman tiheyden portin käyttöönoton 1U:n sisällä. Vielä tärkeämpää on, että kun verkot kehittyvät 10G:stä 25G/40G:hen, Toolless Connector tukee nopeaa vaihtoa korkealaatuisemmilla suojatuilla moduuleilla ilman uudelleenkaapelointia. Sitä vastoin RJ45-lävistysliittimet eivät ole vain aikaa vieviä asentaa suuritiheyksissä skenaarioissa, vaan ne voivat myös vahingoittaa vierekkäisiä porttikaapeleita toistuvien lävistystoimintojen vuoksi.

FTTx Outdoor Fiber Access

FTTH (Fiber to the Home) ja FTTB (Fiber to the Building) -käytöissä Toolless Connectorin IP68-suojausluokitus mahdollistaa suoran asennuksen ulkokäyttöön kuitujakelulaatikoihin ja seinään asennettaviin patch-koteloihin ilman lisätiivistystä. Kun kenttäteknikot ovat saaneet kuidun liitoksen valmiiksi, he voivat työntää työkaluttoman liittimen suoraan porttiin kapseloinnin loppuunsaattamiseksi, odottamatta liiman kovettumista lyhentää merkittävästi käyttöönottojaksoja. RJ45-punch-down-liittimet on tällaisissa skenaarioissa yhdistettävä suojakoteloihin, mikä lisää järjestelmän monimutkaisuutta ja mahdollisia vikakohtia.

Teollisuusautomaatio ja energia/voima

Teollisuuden kaapelointijärjestelmät kohtaavat useita haasteita, kuten tärinää, pölyä, sähkömagneettisia häiriöitä ja äärimmäisiä lämpötiloja. Toolless Connectorin täysmetallisuojattu versio voi vaimentaa ulkoisia sähkömagneettisia häiriöitä (EMI) alle -40 dB , samalla kun se tukee laajaa käyttölämpötila-aluetta -40 °C - 85 °C , joka varmistaa teollisten Ethernet-protokollien (Profinet, EtherCAT jne.) vakaan toiminnan. RJ45-lävistysliittimet ovat käytännössä käyttökelvottomia tällaisissa ympäristöissä, ja niiden on turvattava lisäsuojaus- ja suojaustoimenpiteisiin.

Ylläpitokustannus- ja elinkaarianalyysi

Alkuasennuskustannusten lisäksi liittimien pitkän aikavälin ylläpitokustannukset vaikuttavat myös projektin kokonaisomistuskustannuksiin (TCO). Erot työkaluttoman liittimen ja RJ45-punch-down-liittimien välillä tässä mittasuhteessa ovat yhtä merkittäviä.

Työkaluttoman liittimen huoltoedut

• Modulaarinen vaihto: Kun portti epäonnistuu, poista vanha moduuli ja aseta uusi, lyhentää huoltoaikaa 30 minuutista 2 minuuttiin
• Käyttöikä: Työkaluton liitin säilyttää vakaan suorituskyvyn yli 750 asennus-/poistosykliä
• Vahingoittumaton irrotus: Vaihto ei vahingoita kaapeleita, jolloin vältytään kaapelointikustannuksilta
• Standardoitu yhteensopivuus: Tukee SC-, LC- ja muita kuituliitäntätyyppejä, mikä helpottaa järjestelmäpäivityksiä

RJ45-punch-down-liittimien huoltorajoitukset

Kun RJ45-lävistysliitin on päätetty, kaikki myöhemmät vaihdot tai säädöt edellyttävät kaapelin leikkaamista ja rei'itystä. Tämä tarkoittaa:

• Jokainen huoltotoiminto lyhentää käytettävissä olevaa kaapelin pituutta, ja useat huoltojaksot voivat vaatia täydellisen kaapelin vaihtamisen
• Uudelleenrei'itys vaatii paikan päällä ammattitaitoista henkilöstöä, mikä lisää työvoimakustannuksia ja vasteaikoja
• Lävistystoimenpiteet voivat häiritä vierekkäisiä portteja, mikä lisää toissijaisten vikojen riskiä

Valintapäätösten viitekehys: Kuinka löytää optimaalinen ratkaisu projektiisi

Valitessaan työkaluttoman liittimen tai RJ45-punch-down-liittimien välillä projektin päättäjien tulee suorittaa systemaattisia arviointeja seuraavista ulottuvuuksista:

Projektin laajuus ja porttien määrä

Keskikokoisille ja suurille projekteille yli 200 porttia , Toolless Connectorin kattavat kustannusedut tulevat selvästi esiin. Vaikka moduulikohtaiset hankintakustannukset ovat hieman korkeammat kuin perinteiset punch-down -tuotteet, säästetyt työtunnit, pienemmät uudelleentyöstömäärät ja ylläpidon mukavuus tyypillisesti palauttavat lisäinvestoinnin 12-18 kuukautta projektin toimituksen jälkeen. Pienissä projekteissa (alle 50 porttia) RJ45-lävistysliittimillä on edelleen tiettyjä alkukustannuksia.

Käyttöönoton ympäristö- ja suojavaatimukset

Ympäristöarviointi on ensimmäinen askel valinnassa:

• Toimistoympäristöt sisätiloissa : RJ45-lävistysliittimet voivat täyttää perustarpeet, mutta Toolless Connector tarjoaa silti paremman asennuksen tehokkuuden
• Datakeskuksen palvelinhuoneet : Toolless Connector on ylivoimainen valinta erityisesti suuritiheyksisiin patch-paneeleihin ja ympäristöihin, jotka vaativat toistuvia topologian säätöjä
• Ulko- / teollisuusympäristöt : Toolless Connectorin IP68-suojausluokka tekee siitä ainoan käyttökelpoisen valinnan

Huoltotaajuus ja päivityssuunnittelu

Jos projekti vaatii usein porttitoimintojen säätöjä tai suunnittelee verkkopäivityksiä seuraavien 3–5 vuoden aikana, Toolless Connectorin modulaarinen rakenne vähentää merkittävästi pitkän aikavälin ylläpitokustannuksia. Päinvastoin, kertakäyttöisissä pitkäaikaisissa staattisissa verkoissa RJ45-punch-down-liittimien alkuperäiset kustannusedut voivat olla houkuttelevampia.

Toimialatrendit: Evolution Directions for Toolless Connector Tekniikka

Työkaluton liitin ja liitettävyysteknologiateollisuus kehittyvät eteenpäin kolmeen selkeään suuntaan:

Jatkuva nopeuden eskalointi : Kun 400G Ethernet -standardit vähitellen valtaavat, yhteyskomponenttien kaistanleveysvaatimukset kasvavat entisestään. Seuraavan sukupolven työkaluttomien liittimien on saavutettava parempi signaalin eheys pienemmällä fyysisellä jalanjäljillä, mikä asettaa suurempia vaatimuksia materiaalitieteelle (kuten pienihäviöisille PCB-substraateille) ja koskettimien suunnittelulle.

Älykäs integrointi : Jotkut huippuluokan työkaluttomat liittimet ovat alkaneet integroida portin tilan valvontaominaisuuksia, jotka näyttävät reaaliaikaisen yhteyden tilan, siirtonopeudet ja vikailmoitukset LED-merkkivalojen tai verkonhallintaliitäntöjen kautta. Tämä "visualisoidun yhteyden" ominaisuus lyhentää merkittävästi vianmääritysaikaa.

Vihreän energian suuntautuminen : PoE (Power over Ethernet) -tekniikan leviäminen tarkoittaa, että työkaluttomien liittimien ei tarvitse vain lähettää tietoja, vaan myös kuljettaa sähköä. Uusi PoE (802.3bt) -standardi tukee yksiporttista lähtöä 90W , joka asettaa uusia haasteita liittimen lämpösuunnittelulle ja virransiirtokapasiteetille. Samanaikaisesti teollisuus etsii ympäristöystävällisempiä materiaaliratkaisuja, kuten halogeenittomia paloa hidastavia koteloita ja kierrätettävää metallipinnoitusta.
